Résumé
Un onduleur solaire hybride est un onduleur avancé qui combine les fonctions d'un onduleur solaire et d'un onduleur de batterie. Il gère la circulation de l'électricité entre les panneaux solaires, le stockage par batterie et le réseau électrique, permettant à un système solaire de stocker l'énergie excédentaire et de l'utiliser plus tard lorsque la production solaire est faible.
Les onduleurs hybrides contribuent à maximiser l'autoconsommation solaire, l'indépendance énergétique et la fiabilité de l'alimentation de secours, ce qui en fait l'une des technologies d'onduleurs les plus largement adoptées dans les systèmes solaires modernes.
Parce qu'ils prennent en charge à la fois le fonctionnement raccordé au réseau et le fonctionnement sur batterie, les onduleurs hybrides sont couramment utilisés dans les systèmes solaires résidentiels, les installations solaires commerciales et les systèmes de stockage d'énergie.
Un onduleur solaire hybride est un dispositif de conversion de puissance qui intègre la production solaire, le stockage sur batterie et l'interaction avec le réseau en un seul système intelligent.
Son rôle principal est de convertir le courant continu produit par les panneaux solaires en courant alternatif utilisable tout en gérant intelligemment la circulation de l'énergie entre : les panneaux solaires, le stockage sur batterie, les charges domestiques et le réseau public.
Contrairement aux onduleurs solaires traditionnels, les onduleurs hybrides peuvent stocker l'excédent d'énergie solaire dans des batteries pour une utilisation ultérieure, ce qui permet aux foyers et aux entreprises de réduire leur dépendance au réseau.
L'onduleur solaire hybride convertit le courant continu (CC) produit par les panneaux solaires en courant alternatif (CA), qui peut être utilisé pour alimenter les appareils ménagers et injecté dans le réseau électrique.
Si les panneaux solaires produisent plus d'électricité que nécessaire immédiatement, l'énergie excédentaire peut être stockée dans des batteries pour une utilisation ultérieure. L'onduleur hybride gère le processus de charge des batteries, en veillant à ce qu'elles soient chargées efficacement et en toute sécurité à partir des panneaux solaires.
Lorsqu'il y a une demande d'électricité mais que les panneaux solaires ne produisent pas assez, voire pas du tout d'énergie, l'onduleur hybride peut puiser de l'électricité dans les batteries pour fournir l'énergie nécessaire. Cette fonctionnalité permet au système de fournir de l'électricité pendant les périodes de faible ensoleillement ou lors d'une panne de courant.
Dans un système d'énergie solaire hybride, l'onduleur hybride peut également interagir avec le réseau électrique. Il permet un flux bidirectionnel d'électricité, ce qui signifie que l'excédent d'électricité provenant des panneaux solaires ou des batteries peut être réinjecté dans le réseau, tandis que l'électricité peut également être prélevée sur le réseau en cas de besoin. Cette interaction avec le réseau offre une flexibilité et une fiabilité supplémentaires au système. (conforme aux normes IEEE 1547).
Les onduleurs solaires hybrides intègrent généralement des capacités de surveillance et de contrôle. Ils peuvent suivre les performances des panneaux solaires, des batteries et de l'ensemble du système, fournissant des données en temps réel sur la production, la consommation et le stockage d'énergie. Certains onduleurs offrent également des fonctionnalités avancées comme la surveillance à distance et le contrôle via des applications smartphone ou des interfaces web.
En combinant les fonctions d'un onduleur solaire et d'un onduleur de batterie, un onduleur solaire hybride simplifie l'installation et la gestion d'un système d'alimentation solaire hybride. Il optimise l'utilisation de l'énergie, augmente l'autoconsommation d'énergie solaire et fournit une alimentation de secours lors des coupures, ce qui en fait un composant polyvalent et efficace d'une installation d'énergie renouvelable.
Un onduleur hybride, également appelé onduleur multimode, est un dispositif qui combine les fonctionnalités d'un onduleur raccordé au réseau et d'un onduleur à batterie. Son objectif principal est de gérer le flux d'énergie électrique entre les sources d'énergie renouvelable, telles que les panneaux solaires ou les éoliennes, le réseau électrique et les systèmes de stockage d'énergie comme les batteries.
Le principe de fonctionnement d'un onduleur hybride repose sur différents modes de fonctionnement selon les sources d'énergie disponibles et les besoins du système électrique. Voici un aperçu général de son fonctionnement :
Dans ce mode, lorsque les panneaux solaires ou d'autres sources d'énergie renouvelable produisent de l'électricité, l'onduleur hybride convertit le courant continu (DC) produit par ces sources en courant alternatif (AC) utilisable par les appareils ménagers ou réinjectable dans le réseau électrique. Il synchronise la tension et la fréquence alternatives avec le réseau afin de garantir une connexion stable et sûre.
Lorsque les sources d'énergie renouvelables génèrent un excédent d'énergie qui n'est pas immédiatement consommé ou exporté vers le réseau, l'onduleur hybride détourne l'énergie excédentaire pour charger le système de stockage par batteries connecté. Il régule le processus de charge afin d'optimiser les performances de la batterie et d'éviter la surcharge.
Lorsque les sources d'énergie renouvelables ne peuvent pas répondre à la demande d'électricité, par exemple la nuit ou pendant les périodes de faible ensoleillement, l'onduleur hybride utilise l'énergie stockée dans les batteries. Il convertit le courant continu des batteries en courant alternatif pour alimenter les charges connectées, assurant ainsi une alimentation électrique continue même lorsque le réseau est indisponible.
En cas de panne de courant ou de défaillance de l'alimentation du réseau, l'onduleur hybride peut automatiquement basculer en mode de secours réseau. Il se déconnecte du réseau et fonctionne en mode îloté, en utilisant l'énergie stockée dans les batteries pour alimenter les charges essentielles, garantissant ainsi une alimentation électrique ininterrompue.
Pour permettre ces différents modes de fonctionnement, un onduleur hybride intègre des algorithmes de contrôle avancés et des composants d'électronique de puissance. Ces composants comprennent des convertisseurs DC-AC, des contrôleurs MPPT (Maximum Power Point Tracking) pour les panneaux solaires, des régulateurs de charge de batterie, des circuits de synchronisation au réseau et des dispositifs de protection afin de garantir un fonctionnement sûr et efficace.
Il est important de noter que le principe de fonctionnement spécifique d'un onduleur hybride peut varier selon le fabricant et la conception du système. Par conséquent, il est toujours recommandé de consulter la documentation du fabricant ou le manuel d'utilisation pour obtenir des informations détaillées sur un modèle d'onduleur hybride particulier.
| Onduleur normal | Onduleur hybride | |
| Fonctionnalité | Un onduleur normal convertit le courant continu (CC) provenant d'une batterie ou de panneaux solaires en courant alternatif (CA) pour faire fonctionner les appareils ménagers lors de coupures de courant. | Un onduleur hybride remplit la même fonction qu'un onduleur normal, mais il dispose également de capacités supplémentaires pour gérer plusieurs sources d'énergie, telles que les panneaux solaires, les batteries et le réseau électrique. Il peut optimiser l'utilisation de l'énergie en basculant intelligemment entre différentes sources d'alimentation en fonction de la disponibilité et de la demande. |
| Sources d'énergie | Un onduleur normal fonctionne généralement avec une seule source d'énergie, telle qu'une batterie ou des panneaux solaires. | Un onduleur hybride peut gérer plusieurs sources d'énergie simultanément. Il peut intégrer l'électricité provenant de panneaux solaires, de batteries et du réseau électrique, ce qui permet une plus grande flexibilité et une meilleure gestion de l'énergie. |
| Charge de la batterie | Un onduleur normal peut charger des batteries à l'aide de l'électricité du réseau ou d'un générateur, mais il ne peut pas charger de batteries à l'aide de l'énergie solaire. | Un onduleur hybride peut charger des batteries à l'aide de l'énergie solaire, de l'électricité du réseau ou d'une combinaison des deux. Il peut donner la priorité à l'énergie solaire pour charger les batteries pendant la journée et passer à l'électricité du réseau lorsque l'énergie solaire est insuffisante. |
| Interaction avec le réseau | Un onduleur normal n'est pas conçu pour interagir avec le réseau au-delà de la fourniture d'une alimentation de secours lors des coupures. | Un onduleur hybride est capable d'interagir avec le réseau. Il peut réinjecter l'énergie excédentaire produite par les panneaux solaires vers le réseau, permettant ainsi la compensation nette et potentiellement l'obtention de crédits ou la réduction des factures d'électricité. |
| Gestion de l'énergie | Un onduleur normal ne dispose pas de fonctions avancées de gestion de l'énergie. Il convertit simplement le courant continu en courant alternatif et l'alimente à la charge connectée. | Un onduleur hybride intègre généralement des fonctions avancées de gestion de l'énergie. Il peut surveiller et optimiser la consommation d'énergie en fonction de facteurs tels que les prix de l'énergie, les plages horaires et la capacité de la batterie, permettant ainsi une consommation d'énergie plus efficace. |
| Indépendance énergétique | Un onduleur normal fournit une alimentation de secours lors des coupures, mais dépend du réseau comme source d'énergie principale. | Un onduleur hybride offre un niveau plus élevé d'indépendance énergétique. Il peut combiner l'énergie des panneaux solaires et des batteries, réduisant la dépendance au réseau et permettant potentiellement un fonctionnement hors réseau dans certains cas. |
Voici les principales différences entre un onduleur hybride et un onduleur classique. Le choix entre les deux dépend des besoins énergétiques spécifiques, des préférences et du niveau de gestion et d'indépendance énergétique souhaité.
| Onduleur hybride | Onduleur hors réseau | |
| Fonctionnalité | Un onduleur hybride est conçu pour fonctionner à la fois en mode raccordé au réseau et en mode autonome. Il peut fonctionner avec des sources d'énergie renouvelables, telles que des panneaux solaires et des batteries, tout en interagissant avec le réseau électrique public. Il offre des fonctionnalités telles que le stockage d'énergie, l'alimentation de secours et la capacité d'exporter l'excédent d'énergie vers le réseau. | Un onduleur hors réseau est spécifiquement conçu pour les systèmes autonomes où il n'y a aucune connexion au réseau électrique public. Il est utilisé dans des emplacements hors réseau ou isolés et fonctionne avec des batteries et d'autres sources d'énergie pour fournir de l'électricité de manière indépendante. |
| Interaction avec le réseau | Les onduleurs hybrides ont la capacité de se synchroniser avec le réseau électrique public. Ils peuvent exporter l'excédent d'énergie produite à partir de sources renouvelables vers le réseau et également puiser de l'énergie du réseau lorsque cela est nécessaire. | Les onduleurs hors réseau ne sont pas conçus pour interagir avec le réseau électrique public, car ils sont destinés à des systèmes autonomes. Ils n'ont pas la capacité d'exporter de l'énergie vers le réseau ni d'en recevoir. |
| Charge de la batterie | Les onduleurs hybrides sont équipés de capacités de charge de batterie. Ils peuvent charger efficacement les batteries à partir de différentes sources, telles que des panneaux solaires ou le réseau. Ils optimisent le processus de charge en fonction de facteurs tels que la capacité de la batterie et les sources d'énergie disponibles. | Les onduleurs hors réseau sont principalement conçus pour la charge de batteries dans des systèmes autonomes. Ils privilégient la charge à partir de sources d'énergie renouvelables, telles que des panneaux solaires ou des éoliennes, étant donné qu'aucune alimentation de secours par le réseau n'est disponible. |
| Gestion de l'énergie | Les onduleurs hybrides disposent de systèmes avancés de gestion de l'énergie qui peuvent prioriser et gérer différentes sources d'énergie, notamment l'énergie solaire, le stockage sur batterie et le réseau. Ils peuvent basculer intelligemment entre ces sources en fonction de facteurs tels que la disponibilité de l'énergie, le moment de la journée et la demande. | Les onduleurs hors réseau peuvent ne pas avoir le même niveau de capacités de gestion de l'énergie que les onduleurs hybrides. Ils sont généralement conçus pour dépendre des sources d'énergie renouvelables et des batteries pour l'alimentation dans les systèmes hors réseau, sans avoir besoin de fonctions complexes de gestion de l'énergie. |
En résumé, les principales différences entre un onduleur hybride et un onduleur hors réseau résident dans leur fonctionnalité, leurs capacités d'interaction avec le réseau, leurs fonctions de charge de batterie et leurs systèmes de gestion de l'énergie. Les onduleurs hybrides sont conçus pour des systèmes pouvant fonctionner à la fois sur le réseau et hors réseau, tandis que les onduleurs hors réseau sont spécifiquement adaptés aux systèmes autonomes sans aucune connexion au réseau public.
En tant qu'ingénieur avec 16 ans d'expérience dans le domaine, je recommande d'évaluer ces références techniques :
Efficacité de conversion : Efficacité MPPT : 99,0 % - 99,9 % ; Efficacité max. (PV vers CA) : 97,0 % - 98,5 % ; Efficacité européenne : 96,5 % - 97,5 % ; Efficacité de charge/décharge de la batterie : 94 % - 95,5 %
Compatibilité avec la chimie des batteries : Assurez-vous que l'onduleur prend en charge la communication BMS (Battery Management System) pour les batteries au lithium fer phosphate (LiFePO4).
Temps de commutation : Pour les appareils électroniques sensibles, un temps de commutation <10 ms est essentiel pour une alimentation de secours transparente.
Évolutivité : Choisissez des conceptions modulaires (comme la série Anern EVO) qui permettent une extension en parallèle à mesure que vos besoins énergétiques augmentent.
Certification : Vérifiez la conformité avec UL 1741, FCC, IEC 62109-1/-2 et CE pour garantir la sécurité à long terme et la légalité vis-à-vis du réseau.
Selon les références de performance du secteur [3], la durée de vie opérationnelle d'un onduleur solaire hybride se situe généralement entre 10 et 15 ans, en fonction de la gestion thermique et des cycles de charge. Lire la suite : Quels facteurs influencent la durée de vie des onduleurs ?
Oui. Un onduleur solaire hybride peut fonctionner sans batterie en agissant comme un onduleur solaire standard. Il convertit le courant continu provenant des panneaux solaires en courant alternatif pour une utilisation domestique ou une injection sur le réseau. Toutefois, sans batterie, l’excédent d’énergie solaire n’est pas stocké, de sorte que l’électricité n’est disponible que pendant les heures d’ensoleillement. Lorsqu’une batterie est connectée, l’onduleur peut également stocker l’excédent d’énergie et le fournir lorsque la production solaire est faible ou pendant la nuit.
Les onduleurs solaires hybrides gèrent les pannes de réseau de trois façons :
Mode raccordé au réseau : Se déconnecte du réseau lors des coupures pour garantir la sécurité, en suspendant l'alimentation jusqu'au retour du réseau.
Mode secours : Utilise une batterie connectée pour fournir automatiquement de l'électricité pendant les coupures, puis se recharge une fois le réseau rétabli.
Mode hors réseau : Fonctionne indépendamment du réseau grâce aux panneaux solaires et au stockage sur batterie, idéal pour les zones isolées ou les coupures prolongées.
Pour en savoir plus : Comment les onduleurs solaires hybrides protègent contre les pannes de réseau
Lors d’une production solaire excédentaire, un onduleur hybride peut :
Injecter l’électricité sur le réseau, s’il est raccordé, en obtenant des crédits ou des paiements.
Charger les batteries afin de stocker l’énergie excédentaire pour une utilisation ultérieure.
Alimenter directement les charges domestiques une fois les batteries pleines.
Réduire la production (écrêtage) lorsque le stockage et l’exportation vers le réseau ne sont pas disponibles, afin d’éviter une surcharge du système.
Gérer la production solaire excédentaire avec des onduleurs hybrides : un examen plus approfondi

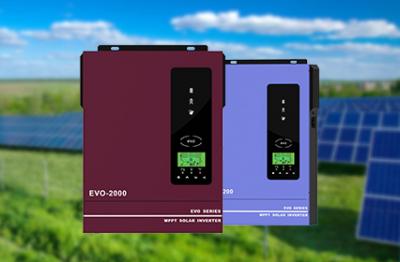

Oui, les onduleurs solaires hybrides peuvent convenir à un usage commercial. Les onduleurs solaires hybrides sont conçus pour fonctionner à la fois avec des panneaux solaires et des systèmes de stockage par batterie, ce qui permet une plus grande flexibilité et un meilleur contrôle de l'électricité produite à partir de l'énergie solaire. Ils sont couramment utilisés dans les contextes résidentiels et commerciaux.
La période de retour sur investissement d'un système d'onduleur solaire hybride désigne le temps nécessaire pour récupérer l'investissement initial dans le système grâce aux économies d'énergie et, éventuellement, à d'autres avantages financiers. En termes plus simples, il s'agit de la durée nécessaire pour que les économies d'énergie cumulées générées par le système égalent le coût initial de celui-ci. Le concept de période de retour sur investissement est essentiel pour évaluer la faisabilité financière et l'attrait d'un investissement dans un système d'onduleur solaire hybride.
Oui, les onduleurs solaires hybrides sont conçus pour être compatibles avec une variété de technologies de batteries. Leur polyvalence leur permet de fonctionner parfaitement avec différents types de batteries, chacun ayant ses propres caractéristiques et avantages. Cette compatibilité est un avantage considérable, car elle permet aux utilisateurs de choisir la technologie de batterie qui correspond le mieux à leurs besoins, à leur budget et à leurs objectifs énergétiques spécifiques.
[1] Systèmes solaires hybrides : Conception et application.[J]. Ahmet Aktas, Yagmur Kircicek · 2021
[4] Système d'énergie solaire hybride connecté au réseau et autonome pour une usine de dessalement.[J]. C Ghenai, A Merabet, T Salameh, EC Pigem - Desalination, 2018 - Elsevier
