L'énergie solaire transforme la façon dont les propriétaires et les entreprises produisent une électricité propre et fiable. Au cœur de chaque système de panneaux solaires se trouve un composant essentiel : l'onduleur solaire. Sans lui, l'électricité produite par vos panneaux serait inutilisable pour la plupart des besoins domestiques. Ce guide complet explore ce qu'est un onduleur solaire, comment fonctionne un onduleur solaire, et les considérations essentielles pour optimiser votre installation solaire, en s'appuyant sur des leaders du secteur comme Anern, EnergySage, Sunrun, EcoFlow et Palmetto.
Que vous installiez un nouveau système ou que vous mettiez à niveau un système existant, comprendre les onduleurs aide à maximiser l'efficacité, à garantir la compatibilité des batteries et à réaliser des économies à long terme.
Un onduleur solaire est un dispositif électronique qui convertit le courant continu (DC) produit par les panneaux solaires en courant alternatif (AC)—la forme standard utilisée par les appareils ménagers, l'éclairage et le réseau électrique.
Les panneaux solaires utilisent l'effet photovoltaïque : la lumière du soleil libère des électrons dans les cellules de silicium, créant un flux de courant continu (unidirectionnel, à tension constante). Cependant, les maisons et les réseaux fonctionnent en courant alternatif (qui change de direction rapidement, généralement à 50/60 Hz). L'onduleur comble cet écart.
Le processus de conversion implique :
1. Le courant continu provenant des panneaux circule par le câblage jusqu'à l'onduleur.
2. À l'intérieur, des transistors et des diodes commutent rapidement le courant continu en marche et en arrêt, créant une forme d'onde alternative.
3. Un transformateur ajuste les niveaux de tension, et les onduleurs avancés produisent une sortie AC « pure sinusoïdale » propre, sûre pour les appareils électroniques sensibles.
4. L'alimentation AC alimente ensuite le tableau électrique de votre maison, l'excédent va au réseau (systèmes raccordés au réseau) ou charge les batteries (systèmes hybrides/autonomes).
Les onduleurs modernes assurent également le MPPT solar inverter afin d'optimiser la production sous un ensoleillement variable, de surveiller les performances via des applications et d'offrir des fonctions de sécurité comme l'arrêt automatique en cas de défaut.

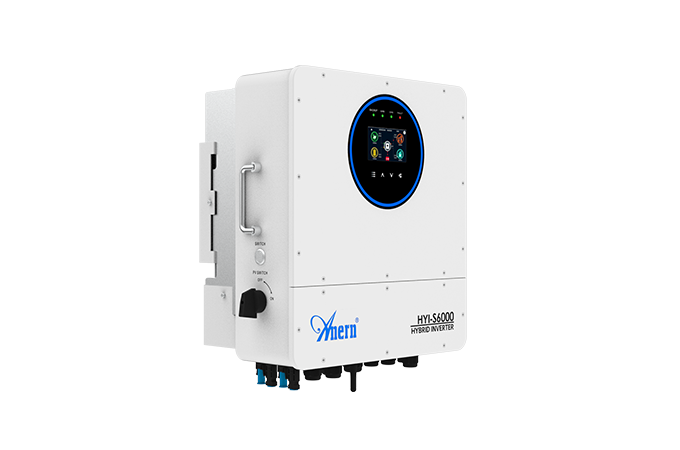

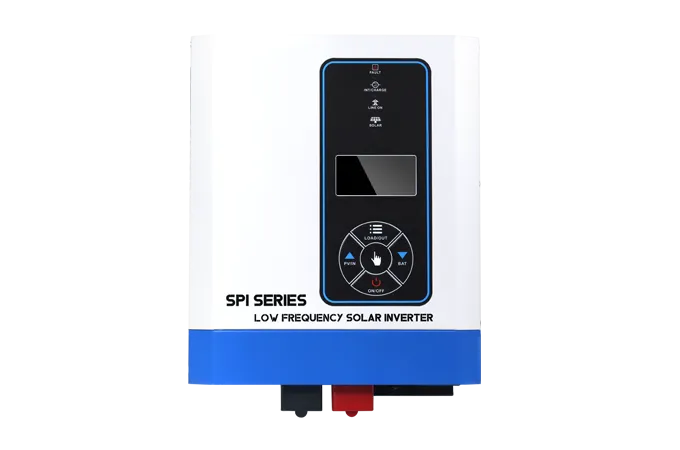

Anern propose une gamme d'onduleurs, notamment des modèles hors réseau, hybrides, certifiés IP65 et basse fréquence adaptés aux usages résidentiels et commerciaux, souvent associés à leurs batteries au lithium et à leurs panneaux solaires. Comme l'off grid solar inverter et l'IP65 hybrid solar inverter.
Les différents types d'onduleurs solaires varient considérablement en termes de conception, de performance et d'application. Voici un tableau comparatif des spécifications et des types courants :
Type | Avantages | Inconvénients | Idéal pour | Efficacité | Coût approximatif |
String (Central) | Abordable, simple, fiable | L'ombrage affecte toute la chaîne | Toitures simples, peu d'ombrage | 97-98 % | Le plus bas |
Micro-onduleurs | Optimisation au niveau du panneau, tolérant à l'ombrage | Coût plus élevé, plus d'unités | Toits complexes/ombragés | 95-97 % | Le plus élevé |
Optimiseurs de puissance + chaîne | Bonne optimisation, rentable | Composants supplémentaires | Ombrage modéré | 97-99 % | Moyen |
Hybride | Intégration de batterie, secours | Investissement initial plus élevé | Indépendance énergétique | 96-98 % | Moyen-Élevé |
Le choix et l'utilisation de l'onduleur ont un impact significatif sur l'efficacité globale du système. Les onduleurs de haute qualité atteignent un rendement de conversion de 97-99 %, minimisant les pertes d'énergie sous forme de chaleur.
Stratégies clés :
Technologie MPPT : suit la tension/le courant optimal des panneaux. Les entrées MPPT multiples gèrent différentes orientations ou ombrages des panneaux, offrant une meilleure performance de l'onduleur MPPT.
Associez-les à des optimiseurs de puissance ou à des micro-onduleurs : ils atténuent mieux les pertes dues à l'ombrage que les onduleurs string de base.
Fonctionnalités intelligentes : surveillez la production en temps réel et ajustez en fonction de la météo ou de la charge. Les applications de fabricants comme Anern ou EcoFlow fournissent des informations utiles.
Dimensionnement approprié : évitez le surdimensionnement ou le sous-dimensionnement. L'« écrêtage » se produit lorsque les panneaux produisent plus que la capacité nominale de l'onduleur, mais un léger surdimensionnement (par exemple, un ratio DC/AC de 1,1 à 1,3) est courant pour des performances optimales.
Un nettoyage régulier des panneaux et une bonne circulation d'air autour de l'onduleur améliorent également l'efficacité. Passer à un onduleur plus récent peut améliorer la production des panneaux de 5 à 20 % dans des conditions difficiles.
Les systèmes hybrides associent de plus en plus le solaire à des batteries pour l'indépendance énergétique. Tous les onduleurs ne sont pas compatibles avec les batteries — la compatibilité des batteries est cruciale.
Points à considérer :
Couplage DC vs couplage AC : le couplage DC charge les batteries directement (efficacité supérieure) ; le couplage AC utilise l'onduleur pour la conversion.
Tension et chimie : faites correspondre la tension de la batterie de l'onduleur (par exemple, 24 V, 48 V) et la prise en charge du lithium (LiFePO4 préféré pour sa longévité) ou du plomb-acide. La batterie au lithium murale et le rack de batteries au lithium d'Anern s'intègrent bien à leurs onduleurs hybrides.
Onduleurs hybrides : ils gèrent harmonieusement le solaire, la batterie, le réseau et les charges. Ils permettent une alimentation de secours pendant les coupures.
Capacité et évolutivité : Assurez-vous que l'onduleur prend en charge les taux de charge/décharge de votre parc de batteries.
Les configurations incompatibles risquent de réduire l'efficacité, d'annuler la garantie ou de causer des dommages. Consultez les spécifications et des professionnels pour l'intégration.
Un dimensionnement approprié de l'onduleur équilibre le coût, les performances et les besoins futurs. Les principaux paramètres incluent la capacité d'entrée CC, la puissance de sortie CA (kW/kVA) et la capacité de surtension pour les démarrages de moteurs.
Applications pratiques :
Résidentiel : Onduleurs string ou hybrides de 3 à 10 kW pour les maisons typiques.
Commercial : Installations centrales ou multi-string plus importantes (10+ kW).
Hors réseau : Associés à un stockage de batteries substantiel et à des régulateurs de charge.
Portable/hybride : Solutions intégrées de type EcoFlow pour la mobilité.
Utilisez les calculateurs des fabricants (Anern propose des outils de dimensionnement d'onduleurs et de systèmes) et tenez compte de l'emplacement, de la complexité de la toiture et du profil de charge.
Une installation professionnelle garantit la sécurité et la performance. Les principales exigences d'installation comprennent :
Emplacement : un endroit frais, sec et ventilé (souvent près du tableau principal). Évitez l'exposition directe au soleil et à la pluie, sauf si l'appareil est certifié IP65 (comme de nombreux modèles Anern).
Câblage et mise à la terre : un câblage DC/AC approprié, des dispositifs d'arrêt rapide et une mise à la terre conformes aux codes locaux.
Permis et conformité au réseau : une protection anti-îlotage pour les systèmes raccordés au réseau.
Montage : des supports solides ; maintenez un dégagement pour la dissipation thermique.
Intégration : connexion aux panneaux, aux batteries et aux systèmes de surveillance.
Suivez les guides du fabricant (par exemple, les ressources d'installation d'Anern) et faites appel à des installateurs certifiés. Une mauvaise configuration peut annuler les garanties ou créer des dangers.
Les onduleurs solaires nécessitent peu d'entretien, mais une attention particulière pour assurer leur longévité (généralement de 10 à 25 ans).
Maintenance de routine :
Inspections visuelles pour la poussière, les débris ou les dommages.
Surveiller les performances via des applications ; nettoyer les évents et les ventilateurs.
Mises à jour du micrologiciel pour les fonctionnalités intelligentes.
Vérification professionnelle annuelle.
Dépannage courant :
Aucune sortie : Vérifier les connexions, les disjoncteurs ou l'entrée CC.
Codes d'erreur : Consulter le manuel (surtension, défauts à la terre).
Efficacité réduite : Ombrage, panneaux sales ou surchauffe.
Pour les générateurs de secours dans les installations hybrides, suivez la règle du 20-20-20 pour les générateurs : Faites tourner le générateur pendant 20 minutes tous les 20 jours à 20 % de charge pour maintenir les composants lubrifiés, prévenir les problèmes de carburant et garantir la disponibilité. Alternativement, la version sécurité consiste à le maintenir à 20 pieds des structures, à accorder 20 minutes de refroidissement avant de faire le plein, et à utiliser un détecteur de CO à 20 $.
Anern fournit des ressources de maintenance dédiées pour ses onduleurs.
Évaluez en fonction du type de système (raccordé au réseau, autonome, hybride), du budget, des conditions de toiture et d'une éventuelle extension future. Accordez la priorité à l'efficacité, à la garantie (souvent de 10 à 25 ans), à la surveillance et aux certifications.
Calcul du ROI (tel que référencé dans la planification de projet) :
Période de retour = Coût net du système / Économies annuelles
ROI (%) = (Bénéfice net / Coût total de l'investissement) × 100
Des facteurs tels que la facturation nette, les incitations et les tarifs de l'énergie influencent les rendements. Les onduleurs de haute qualité de marques comme Anern accélèrent le retour sur investissement en maximisant la production.
