Les systèmes de batterie au lithium solaire Anern sont des solutions de stockage d'énergie avancées conçues pour les applications solaires résidentielles, commerciales et industrielles. Ils sont conçus pour fonctionner parfaitement avec les onduleurs solaires et les systèmes de gestion de l'énergie, offrant un stockage d'énergie stable, une protection intelligente par BMS et une longue durée de vie.
Ce guide d'installation explique où, comment et par qui les batteries au lithium Anern doivent être installées afin de garantir :
La sécurité électrique
Des performances optimales du système
La conformité avec les exigences de garantie et réglementaires
Important : Ce guide est destiné exclusivement aux installateurs professionnels. Les utilisateurs finaux ne doivent pas tenter l'installation sans l'assistance technique d'un professionnel certifié.
Toutes les installations de batteries au lithium solaire Anern doivent être réalisées par des professionnels qualifiés, notamment :
Des électriciens certifiés
Des installateurs solaires photovoltaïques agréés
Intégrateurs de systèmes ESS formés
Une installation professionnelle garantit :
Un câblage électrique et une polarité corrects
Une communication adéquate entre l'onduleur et la batterie
La conformité aux codes électriques locaux
La protection de la garantie du produit
Le choix d'un environnement d'installation approprié est essentiel pour la sécurité, les performances et la durée de vie de la batterie.
Installation en intérieur fortement recommandée
Zone sèche, propre et bien ventilée
Exempt de gaz corrosifs, de matières inflammables ou de vapeurs chimiques
Éviter la lumière directe du soleil et les sources de chaleur
Dégagement minimal : ≥ 30 cm sur tous les côtés
Assurer une circulation d'air non obstruée pour le refroidissement et l'accès de maintenance
| Paramètre | Exigence |
| Température de décharge | -20 °C à 60 °C |
| Température de charge | 0 °C à 55 °C |
| Température de stockage | -20 °C à 45 °C |
| Humidité relative | ≤ 90 % (sans condensation) |
Avant l'installation, assurez-vous que toutes les procédures de sécurité sont respectées.
Gants électriques isolants
Chaussures de sécurité
Lunettes de protection
Déconnectez toutes les sources d'alimentation avant le câblage
Utilisez uniquement des outils isolés
Ne jamais court-circuiter les bornes de la batterie
Toujours connecter la mise à la terre en premier

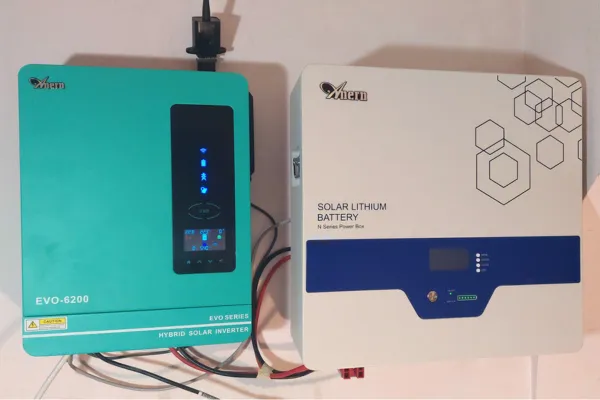

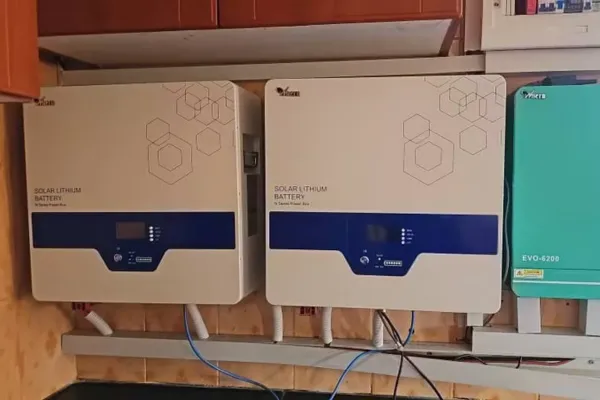

Modèles applicables : Série Nplus / Série Npro
Options de tension : 24 V / 48 V / 51,2 V
Étapes d'installation :
1. Fixez solidement le support de montage à un mur porteur
2. Accrochez l'unité de batterie sur le support
3. Verrouillez la batterie en place pour éviter tout mouvement
4. Connecter la mise à la terre de protection
Recommandé pour : les systèmes solaires résidentiels et les petites installations commerciales.
Systèmes applicables : systèmes de batteries au lithium 48 V 300 Ah
Étapes d'installation :
1. Placer la batterie sur une surface plane, solide et sans vibrations
2. Assurer une stabilité anti-basculement
3. Maintenir un dégagement de ventilation suffisant
Recommandé pour : les systèmes de stockage d'énergie de taille moyenne.
Systèmes applicables :
Série AN-ESS – 60 kWh / 114 kWh / 215 kWh
Étapes d'installation :
1. Fixez fermement le rack de batteries au sol
2. Installez les modules de batteries du bas vers le haut
3. Connectez le boîtier haute tension et le système BMS
4. Connectez au PCS ou à un onduleur compatible
Recommandé pour : les projets de stockage d'énergie commercial et industriel.
Un câblage correct est essentiel pour la stabilité et la sécurité du système.
Vérifiez la polarité CC correcte avant le raccordement
Installez des disjoncteurs ou des fusibles CC selon les besoins
Utilisez les sections de câble recommandées par les spécifications techniques Anern
Connectez les câbles de communication BMS
Protocoles pris en charge : CAN / RS485
Confirmez la stabilité de la communication entre la batterie et l'onduleur
Après le câblage, configurez correctement l'onduleur.
Sélectionnez Batterie au lithium comme type de batterie
Régler la tension de charge et la tension de coupure
Configurer les limites de courant selon les spécifications de la batterie
Confirmer l'état de communication entre l'onduleur et la batterie
Des paramètres d'onduleur incorrects peuvent provoquer des alarmes de batterie, une durée de vie réduite ou un arrêt du système.
Respecter strictement cette séquence pour éviter d'endommager le système :
1. S'assurer que toutes les charges sont éteintes
2. Activer le disjoncteur de la batterie
3. Mettre l'onduleur sous tension
4. Connecter l'entrée PV / réseau
5. Mettez les charges en marche progressivement
Avant la remise du système, confirmez les points suivants :
l Batterie correctement installée
l Mise à la terre correctement raccordée
l Aucune alarme ni code de défaut présent
l Refroidissement et ventilation non obstrués
l État de la communication (en ligne)
Une installation incorrecte, une utilisation non autorisée ou le non-respect de ce guide peut entraîner :
Dysfonctionnement du système
Risques de sécurité électrique
Annulation de la garantie
Pour la protection de la garantie et la fiabilité du système à long terme, suivez toujours les directives d'installation officielles d'Anern ou contactez le support technique agréé. Consultez le guide d'entretien de la batterie solaire au lithium.
.webp)
.webp)
.webp)
Les batteries solaires au lithium Anern sont principalement conçues pour une installation en intérieur. L'installation en extérieur n'est pas recommandée, sauf si un boîtier certifié résistant aux intempéries est utilisé et que toutes les exigences environnementales (température, humidité, ventilation) sont strictement respectées. Une exposition directe à la lumière du soleil, à la pluie ou à des températures extrêmes peut réduire la durée de vie de la batterie et annuler la garantie.
L'installation doit être effectuée uniquement par des professionnels qualifiés, tels que des électriciens agréés ou des installateurs solaires certifiés. Une installation non autorisée par du personnel non formé peut entraîner des risques de sécurité, une défaillance du système ou l'annulation de la garantie.
Un dégagement minimum de 30 cm sur tous les côtés est requis pour garantir une ventilation adéquate, une dissipation thermique suffisante et un accès pour la maintenance. Un dégagement insuffisant peut entraîner une surchauffe ou une dégradation des performances.
Les batteries au lithium Anern se connectent aux onduleurs solaires via :
des câbles d'alimentation CC (assurer la polarité correcte)
des câbles de communication BMS utilisant CAN ou RS485
Après le câblage, l'onduleur doit être configuré en mode Batterie au lithium, avec les paramètres de tension et de courant corrects selon les spécifications techniques d'Anern.
Des paramètres d'onduleur incorrects peuvent entraîner :
Une défaillance de communication de la batterie
Des alarmes système ou des codes de défaut
Une durée de vie réduite de la batterie
Un arrêt automatique du système
Suivez toujours les valeurs de configuration d'onduleur recommandées par Anern.
La séquence de démarrage correcte est la suivante :
Toutes les charges éteintes
Disjoncteur de batterie activé
Onduleur activé
Entrée PV ou réseau activée
Charges activées progressivement
Le respect de cette séquence permet d'éviter d'endommager l'onduleur ou la batterie.
Oui. Les batteries au lithium Anern prennent en charge des configurations évolutives, notamment :
Le raccordement en parallèle pour une capacité supérieure
Les systèmes montés en rack
Les solutions ESS haute tension (série AN-ESS)
La conception et l'extension du système doivent être confiées à des intégrateurs ESS professionnels.
Oui. Une installation incorrecte, une modification non autorisée ou le non-respect des directives officielles d’installation peut annuler la garantie du produit. Pour respecter les conditions de garantie, faites toujours appel à des installateurs certifiés et utilisez des composants approuvés.
