Guide d'installation du système d'énergie solaire

Ce guide d'installation fournit une référence complète et standardisée pour l'installation des systèmes d'énergie solaire Anern, y compris les systèmes solaires hors réseau, les systèmes solaires hybrides, les systèmes de stockage d'énergie (ESS), les régulateurs de charge solaire MPPT et les solutions de stockage solaire portables. Il est destiné aux installateurs professionnels, aux entrepreneurs EPC, aux distributeurs et aux équipes de support technique.

1. Qu'est-ce qu'un système d'énergie solaire Anern ?

Un système d'énergie solaire Anern est une solution énergétique intégrée qui combine des panneaux solaires, des onduleurs, des régulateurs de charge et un stockage par batterie pour fournir une électricité stable et fiable pour les applications résidentielles, commerciales et industrielles. Ces systèmes peuvent fonctionner en configurations hors réseau, hybrides ou de secours selon les exigences du projet.

2. Consignes de sécurité (obligatoires)

• L'installation doit être effectuée uniquement par du personnel qualifié.

• Débranchez toutes les sources d'alimentation CA et CC avant l'installation ou la maintenance.

• Respectez tous les codes, normes et réglementations électriques locaux.

• Ne court-circuitez pas les bornes de la batterie et ne inversez pas la polarité.

• Assurez une mise à la terre correcte de tous les composants du système.

3. Aperçu des composants du système

Un système solaire Anern typique comprend :

• Panneaux solaires (champ photovoltaïque)

• Onduleur solaire ou onduleur-chargeur

• Régulateur de charge solaire MPPT (le cas échéant)

• Parc de batteries (plomb-acide ou lithium)

• Coffret de distribution AC et charges électriques

• Dispositifs de protection DC (disjoncteurs, fusibles)

• Modules de surveillance ou de communication (facultatif)

4. Exigences relatives à l'environnement d'installation

• Installez l'équipement dans un endroit sec, bien ventilé et exempt de poussière.

• Évitez la lumière directe du soleil, la pluie, l'humidité et les environnements corrosifs.

• Maintenez un dégagement minimum de 30 cm autour de l'équipement pour la ventilation et la maintenance.

• Température ambiante de fonctionnement recommandée : 0 °C à 40 °C (sauf indication contraire).

5. Installation de montage

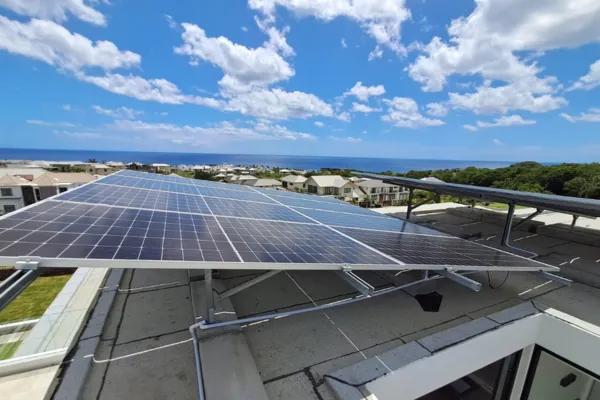

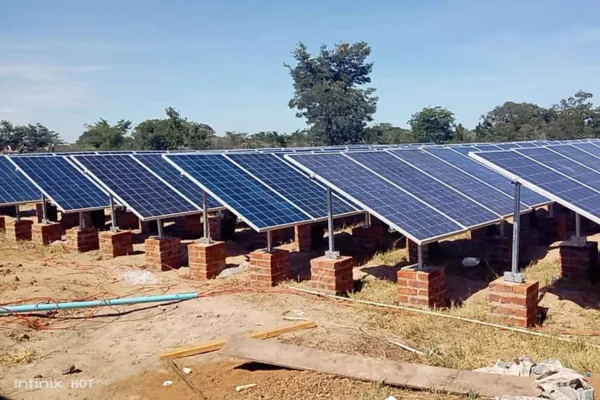

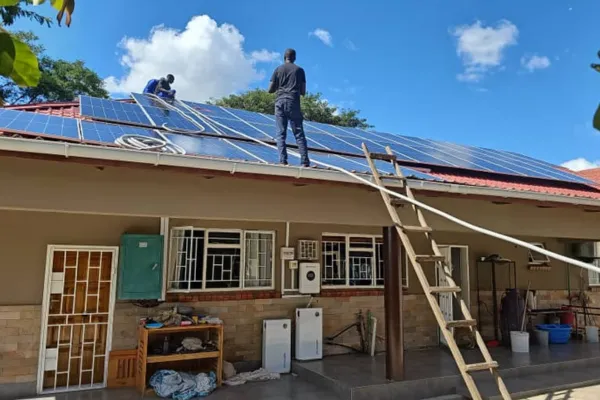

5.1 Panneaux solaires (modules photovoltaïques)

• Installez les panneaux face à l'équateur (orientés vers le sud dans l'hémisphère nord, vers le nord dans l'hémisphère sud).

• Assurez-vous que les panneaux ne sont pas ombragés tout au long de la journée.

• Utilisez des structures de montage robustes et des fixations résistantes à la corrosion.

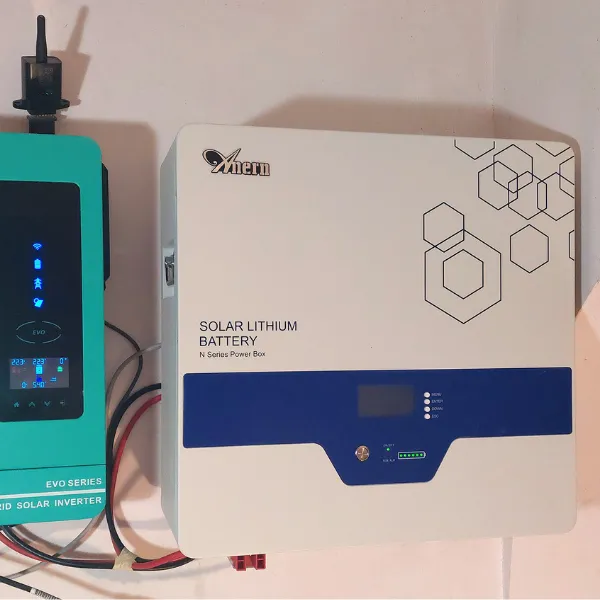

5.2 Onduleur et système de stockage d'énergie

• Montez l'onduleur ou le système de stockage d'énergie sur un mur solide et non inflammable ou sur un sol stable.

• Installez verticalement pour assurer une bonne dissipation de la chaleur.

• Tenez à l'écart des sources de chaleur et des matériaux inflammables.

5.3 Régulateur de charge solaire MPPT

• Installez-le à proximité du parc de batteries pour minimiser la chute de tension.

• Montez sur une surface verticale avec une circulation d'air suffisante.

6. Câblage électrique et connexion

6.1 Séquence de connexion (critique)

L'ordre de câblage correct est essentiel :

• Connectez la batterie à l'onduleur ou au régulateur de charge

• Connectez la sortie CA et les charges

• Connecter les panneaux solaires (champ photovoltaïque)

Le non-respect de cette séquence peut endommager l'équipement.

6.2 Connexion de la batterie

• Vérifiez que la tension de la batterie correspond aux exigences du système.

• Installez des disjoncteurs ou des fusibles CC entre la batterie et l'équipement.

• Utilisez des câbles courts et épais pour réduire la perte de tension.

• Pour les batteries au lithium, connectez les câbles de communication du BMS si nécessaire.

6.3 Connexion des panneaux solaires (PV)

• Assurez-vous que la tension en circuit ouvert des panneaux photovoltaïques ne dépasse pas les limites du système.

• Connectez les panneaux en série ou en parallèle selon la conception du système.

• Installez un sectionneur ou un disjoncteur DC photovoltaïque pour la sécurité.

6.4 Câblage AC

• Installez des disjoncteurs AC externes pour l'entrée et la sortie.

• Assurez un câblage correct de la Phase (L), du Neutre (N) et de la Terre (PE).

• Ne connectez pas directement la sortie AC au réseau, sauf si le système prend en charge la connexion au réseau.

7. Mise à la terre et protection

• Mettez correctement à la terre tous les composants du système.

• Utilisez des dispositifs de protection contre les surtensions lorsque cela est nécessaire.

• Assurez une protection contre les surintensités côté DC et côté AC.

8. Configuration et réglages du système

• Réglez la tension du système en fonction du type de batterie.

• Configurez le type de batterie (plomb-acide ou lithium).

• Ajustez les paramètres de charge et de décharge.

• Réglez le mode de fonctionnement de l'onduleur (priorité solaire, priorité batterie, priorité secteur, etc.).

9. Inspection finale et procédure de mise sous tension

Avant la mise sous tension :

• Confirmez que tous les raccordements de câblage sont sécurisés et corrects.

• Assurez-vous que tous les disjoncteurs sont en position OFF.

Séquence de mise sous tension :

• Activez le disjoncteur de batterie

• Allumer l'onduleur ou le régulateur de charge

• Activer le disjoncteur PV

• Activer le disjoncteur d'entrée CA (le cas échéant)

Vérifier l'état du système via l'écran LCD ou les indicateurs.

10. Fonctionnement et maintenance

• Nettoyer régulièrement les panneaux solaires pour maintenir l'efficacité.

• Inspecter périodiquement les câbles, les bornes et les disjoncteurs.

• Veiller à ce que les ouvertures de ventilation restent dégagées.

• En cas d'arrêt prolongé, débrancher l'alimentation PV, la batterie et l'alimentation CA.

11. Remarques importantes

• Les performances du système peuvent être réduites pendant les périodes prolongées de temps nuageux ou pluvieux.

• La capacité de la batterie et la demande de charge doivent être correctement adaptées.

• Reportez-vous toujours aux manuels spécifiques des produits pour connaître les paramètres détaillés et les réglages avancés.
