Nous avons coopéré avec plus de 200 pays dans des projets d'énergie solaire et d'éclairage routier. Nous avons exporté des produits vers de nombreux pays et participé à de nombreux projets gouvernementaux importants à travers le monde.
Nous avons coopéré avec plus de 200 pays dans des projets d'énergie solaire et d'éclairage routier. Nous avons exporté des produits vers de nombreux pays et participé à de nombreux projets gouvernementaux importants à travers le monde.
Anern possède 17 ans d'expérience dans l'éclairage solaire et la fabrication de produits solaires. Anern a son siège social à Guangzhou. Avec une base de production de 30 000 mètres carrés, notre entreprise dispose d'une équipe de R&D de plus de 100 personnes.
Un onduleur solaire MPPT (onduleur solaire à recherche du point de puissance maximale) est un dispositif de conversion de puissance qui ajuste en continu la tension et le courant de fonctionnement des panneaux photovoltaïques (PV) afin de garantir qu'ils fonctionnent à leur point de puissance maximale dans des conditions variables d'ensoleillement et de température.
Comparés aux onduleurs de base ou aux régulateurs PWM, les onduleurs solaires MPPT peuvent augmenter le rendement énergétique réel d'environ 10 à 30 %, en particulier en cas d'ombrage partiel, d'irradiance variable ou d'environnements à haute température. Les onduleurs MPPT modernes peuvent comporter un ou plusieurs canaux MPPT indépendants, ce qui permet une conception flexible des chaînes PV et réduit les pertes de désappariement.
Dans les configurations hybrides, les onduleurs hybrides MPPT intègrent la conversion de l'énergie solaire, la charge et la décharge de la batterie ainsi que l'interaction avec le réseau dans un seul système, permettant un fonctionnement transparent en mode raccordé au réseau, hors réseau et en réseau faible. En raison de leur rendement plus élevé, de leur meilleure stabilité système et d'un meilleur retour sur investissement à long terme, les onduleurs MPPT sont devenus la norme du secteur pour les systèmes solaires résidentiels, commerciaux et de stockage d'énergie dans le monde entier.
Un onduleur MPPT (onduleur à recherche du point de puissance maximale) est un onduleur solaire qui ajuste en continu la tension et le courant de fonctionnement des panneaux photovoltaïques (PV) afin d'extraire la puissance maximale disponible dans des conditions environnementales changeantes.
Un onduleur solaire avec contrôleur MPPT intégré
Vous pouvez également le trouver sous les appellations suivantes :
Onduleur solaire MPPT
Onduleur avec MPPT
Onduleur régulateur de charge solaire MPPT
Onduleur solaire hybride MPPT
Convertisseur solaire MPPT
Bien que les noms varient, l'idée centrale reste la même :
Le MPPT permet à l'onduleur de faire correspondre intelligemment le point de puissance optimal du champ photovoltaïque au lieu de forcer les panneaux à fonctionner à une tension fixe.
D'un point de vue système, un onduleur solaire MPPT intègre :
l Contrôle de charge solaire MPPT
l Conversion de puissance CC–CA
l Charge et décharge de la batterie (pour les systèmes hybrides)
l Interaction avec le réseau et le générateur
En termes pratiques :
Onduleur MPPT = conversion CC–CA à haut rendement + suivi intelligent de la puissance maximale
Principaux avantages
l Fonctionnement transparent en réseau et hors réseau
l Utilisation optimisée de la batterie
l Forte adaptabilité aux environnements de réseau instables ou faibles
MPPT signifie Maximum Power Point Tracking (suivi du point de puissance maximale).
Dans un onduleur solaire, le MPPT n'est pas un composant autonome, mais une combinaison de :
Algorithmes de contrôle
Électronique de puissance (généralement des convertisseurs DC–DC)
Systèmes de détection et de rétroaction en temps réel
Les fonctions principales du MPPT incluent :
Suivi du point de fonctionnement optimal en tension–courant des modules photovoltaïques
Réponse dynamique aux variations d'irradiance, de température et d'ombrage
Augmentation de l'énergie utile produite par rapport aux systèmes sans MPPT
Dans des conditions de fonctionnement réelles, le MPPT améliore généralement la production d'énergie de 10 à 30 %, selon le climat, la conception du système et le profil de charge.
Un onduleur MPPT fonctionne selon un processus de régulation en boucle fermée à grande vitesse, composé des étapes suivantes :
1. Échantillonnage
Mesure continue en temps réel de la tension et du courant du champ photovoltaïque.
2. Calcul de la puissance
La puissance instantanée est calculée à l'aide de la relation :
P = V × I
3. Décision algorithmique
L'algorithme MPPT intégré (tel que la méthode Perturbation et Observation) compare les valeurs de puissance actuelle et précédente.
4. Ajustement du point de fonctionnement
En fonction de la sortie de l'algorithme, l'onduleur ajuste le comportement de commutation de l'étage de conversion DC–DC (par exemple, les circuits Boost ou Buck-Boost), modifiant ainsi efficacement la charge électrique vue par le réseau photovoltaïque.
5. Identification du point de puissance maximale
Le système converge vers le point tension–courant qui produit la puissance maximale.
6. Suivi continu
Ce processus se répète des centaines de fois par seconde, permettant une réponse rapide aux changements environnementaux.
7. Algorithmes MPPT courants
Perturbation et Observation (P&O)
Largement utilisée en raison de sa simplicité et de sa robustesse. Elle introduit de petites perturbations de tension et observe les variations de puissance, avec de légères oscillations près du point de puissance maximale.
Conductance Incrémentale
Détermine le point de puissance maximale en comparant la conductance instantanée et son taux de variation. Elle offre une meilleure précision en régime permanent mais nécessite une détection plus rapide et plus précise.
Dans les onduleurs solaires hybrides modernes à MPPT, le fonctionnement du MPPT est étroitement coordonné avec les systèmes de gestion de batterie et la logique d'interaction avec le réseau afin de maintenir la stabilité globale du système.
Les caractéristiques électriques des modules photovoltaïques sont intrinsèquement non linéaires. Pour un ensoleillement et une température donnés, il n'existe qu'un seul point de fonctionnement où la puissance de sortie est maximisée.
Sans MPPT :
L'onduleur fonctionne à une tension fixe
Les changements de conditions environnementales déplacent le véritable point de puissance maximale
Des pertes d'énergie importantes se produisent
Les principales fonctions du MPPT incluent :
Maximiser la production d'énergie des modules photovoltaïques
Découpler la tension PV de la tension de la batterie ou du bus DC
Améliorer les performances en cas d'ombrage partiel et de faible ensoleillement
Améliorer l'efficacité globale du système et le retour économique
Le MPPT peut être comparé à un guide de montagne expérimenté, conduisant continuellement le système vers le sommet de la courbe de puissance et le maintenant à ce sommet lorsque les conditions changent.
Une entrée MPPT contrôlant toutes les chaînes PV
Adapté à une orientation de toit uniforme
Coût système réduit
Suivi indépendant pour différentes chaînes photovoltaïques
Idéal pour plusieurs orientations de toit ou zones ombragées
Réduit les pertes de désappariement
Les onduleurs à double MPPT sont fortement recommandés pour les systèmes solaires résidentiels et les systèmes solaires commerciaux à configurations complexes.
Un onduleur à double MPPT contient deux canaux MPPT indépendants.
Cela permet :
Différentes orientations des panneaux (est–ouest, sud–nord)
Différents modèles de panneaux ou longueurs de chaînes
Plus grande flexibilité de conception du système
En pratique, un double MPPT offre souvent un meilleur rendement énergétique qu'une puissance d'onduleur plus élevée à elle seule.
| Caractéristique | MPPT | PWM |
|---|---|---|
| L'efficacité énergétique | Élevé | Faible |
| Fonctionne avec des réseaux haute tension | Oui | Non |
| Performance en faible ensoleillement | Excellente | Limité |
| Évolutivité du système | Élevé | Faible |
Le MPPT est devenu la norme de l'industrie pour les systèmes d'onduleurs solaires modernes.
Comparaison des courbes de puissance photovoltaïque : différences de performance entre le MPPT et le PWM
Pour en savoir plus : https://www.anern.com/working-principle-of-pwm-and-mppt-solar-charge-controllers.html
| Aspect | MPPT haute tension | MPPT basse tension |
| Courant | Plus faible | Plus élevée |
| Perte de câble | Plus faible | Plus élevée |
| Utilisation typique | Résidentiel et commercial | Petits systèmes hors réseau |
Les systèmes MPPT haute tension offrent généralement une meilleure efficacité et une meilleure évolutivité.
Le prix d'un onduleur MPPT dépend de :
Puissance nominale
Le nombre de canaux MPPT
Conception hybride ou non hybride
La compatibilité des batteries
Bien que les onduleurs MPPT coûtent plus cher que les alternatives de base, le rendement énergétique accru raccourcit généralement le temps de retour sur investissement.
Le choix d'un onduleur MPPT est une décision d'ingénierie au niveau du système, et non une simple comparaison de prix.
Les principaux paramètres techniques comprennent :
Puissance de sortie CA nominale
Rendement de suivi MPPT (au-dessus de 99 % est considéré comme excellent)
Rendement maximal et rendement européen pondéré
Plage de tension de fonctionnement MPPT
Tension de démarrage
Nombre de canaux MPPT indépendants
Indice de protection environnementale (par ex., IP65)
Un bon alignement de ces paramètres garantit la stabilité du système à long terme et des performances optimales.
Dans les projets concrets, le choix d'un onduleur MPPT repose rarement sur le seul rendement de pointe. Les concepteurs de systèmes évaluent généralement la plage de tension PV, le nombre de canaux MPPT, la compatibilité avec la batterie et la stabilité du réseau dans leur ensemble.
Pour les systèmes de stockage d'énergie résidentiels ou de petits systèmes commerciaux, un onduleur hybride MPPT doté d'une large plage d'entrée PV et de deux canaux MPPT permet une conception flexible des chaînes de panneaux tout en maintenant une charge de batterie stable. La compatibilité avec les compositions chimiques courantes des batteries lithium, telles que le LiFePO₄, est essentielle pour la fiabilité du système à long terme.
Dans les régions où le réseau est instable ou faible, les installateurs privilégient souvent les onduleurs solaires hybrides MPPT capables d'assurer une coordination transparente entre réseau, batterie et solaire, plutôt qu'un changement fréquent de mode. Du point de vue du fabricant, des algorithmes MPPT stables, une conception thermique conservatrice et une durabilité à long terme des composants ont tendance à avoir un impact plus important sur la durée de vie du système que les gains de rendement marginaux mesurés en laboratoire.
Cette approche axée sur le système permet de garantir des performances constantes dans divers environnements d'exploitation.
Dans de nombreux pays africains, l'instabilité du réseau, les coupures fréquentes et la couverture limitée du réseau font des onduleurs hybrides MPPT un composant d'infrastructure essentiel plutôt qu'une amélioration optionnelle.
Les priorités typiques d'un système incluent :
Une large plage de tension d'entrée PV pour permettre une conception flexible des chaînes
Une forte coordination batterie–solaire pour de longues durées de secours
Des performances MPPT stables à haute température et sous un ensoleillement fluctuant
Les onduleurs solaires hybrides MPPT sont couramment déployés dans les systèmes de secours résidentiels, les sites télécoms, les cliniques et les petites installations commerciales où la continuité énergétique est critique.

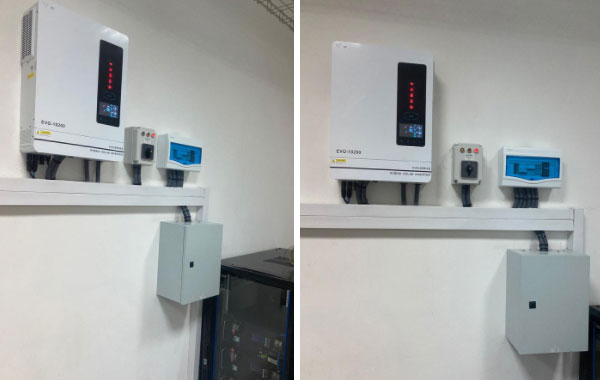

80 ensembles d'onduleurs solaires EVO de 10,2 kW en République démocratique du Congo
Le Moyen-Orient présente un profil de défis différent : d'excellentes ressources solaires combinées à des températures ambiantes extrêmes.
Dans cette région, la sélection d'un onduleur MPPT se concentre souvent sur :
Une conception thermique conservatrice et une dissipation efficace de la chaleur
Des algorithmes MPPT qui restent stables à des températures élevées des panneaux
La compatibilité avec des chaînes photovoltaïques à tension plus élevée pour réduire les pertes de câbles
Des onduleurs hybrides MPPT bien conçus aident à maintenir des performances constantes et à protéger les composants du système dans les environnements désertiques et à forte chaleur.

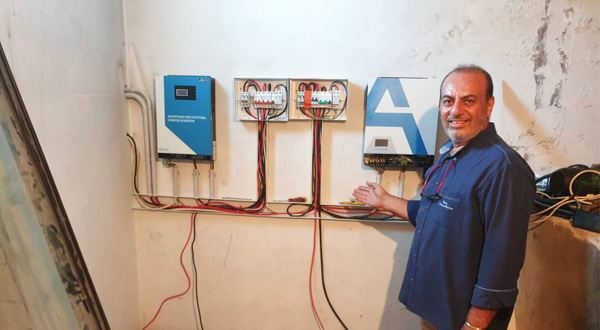

Exemple : Installation d'onduleurs MPPT au Liban
Dans toute l'Asie du Sud-Est, la hausse des coûts de l'électricité et la fiabilité mitigée du réseau stimulent la demande de systèmes d'onduleurs MPPT hybrides flexibles.
Les principales considérations incluent :
Des entrées MPPT doubles pour les toitures complexes et l'ombrage partiel
Commutation transparente entre les sources solaire, batterie et réseau
Autoconsommation optimisée pour réduire les charges d'électricité aux heures de pointe
Les onduleurs hybrides MPPT sont largement utilisés dans les systèmes résidentiels et petits commerciaux visant à équilibrer l'indépendance énergétique et la rentabilité.

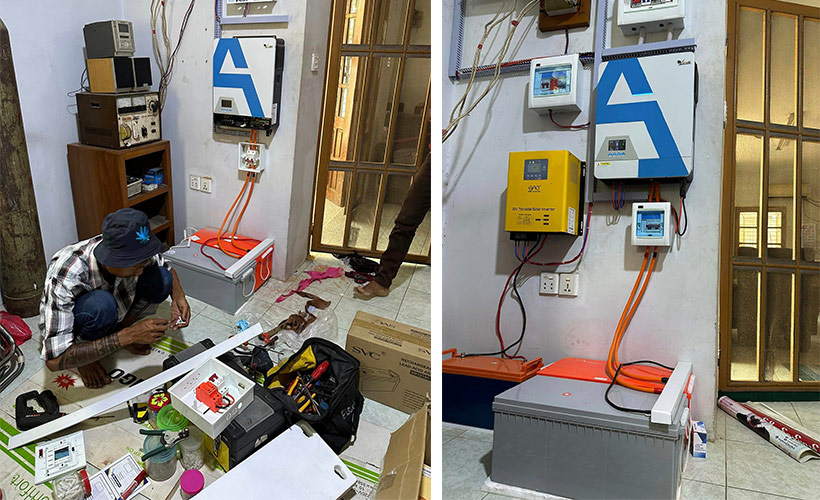

Exemple : onduleur MPPT au Myanmar
Du point de vue d'un fabricant, une conception MPPT efficace dépend de :
Une plage de tension MPPT large et stable
Une interaction intelligente avec les systèmes de batteries
Des performances fiables dans des environnements difficiles
Anern se concentre sur la compatibilité système, la stabilité à long terme et les conditions réelles du réseau plutôt que sur des chiffres d'efficacité uniquement en laboratoire.
Dans la plupart des cas, oui.
Les raisons incluent :
Une production d'énergie quotidienne plus élevée
Un retour sur investissement plus rapide
Une meilleure stabilité du système à long terme
Pour les systèmes de taille moyenne et grande, le MPPT n'est pas une amélioration — c'est une nécessité.
Un onduleur MPPT correctement conçu n'endommage pas les batteries.
Les problèmes de batterie résultent généralement de :
Une configuration de tension incorrecte
Une chimie de batterie incompatible
Une mauvaise gestion thermique
Les onduleurs hybrides MPPT de qualité intègrent une logique de protection de la batterie et des protocoles de communication.
Durée de vie typique :
10 à 15 ans dans des conditions normales
Principaux facteurs de durabilité :
Conception thermique
Qualité des composants
Stabilité de l'algorithme
Les fabricants d'onduleurs solaires qui privilégient la fiabilité à long terme accordent la priorité à un suivi stable plutôt qu'à un suivi agressif.
Tension PV hors de la plage MPPT
Configuration de chaîne incorrecte
Surchauffe due à une mauvaise ventilation
La plupart des problèmes sont liés à la conception du système ou à l'installation, et non à la technologie MPPT elle-même.
Un coût initial plus élevé et une électronique plus complexe. Toutefois, ces inconvénients sont généralement compensés par les gains énergétiques et la flexibilité du système.
MPPT signifie Maximum Power Point Tracking (recherche du point de puissance maximale), ce qui permet à un onduleur d'extraire la puissance maximale possible des panneaux solaires dans des conditions variables.
Les onduleurs à double MPPT sont plus performants dans les systèmes comportant plusieurs orientations de panneaux ou des ombrages partiels.
Les onduleurs solaires MPPT constituent la base technique des systèmes solaires modernes. Dans les applications connectées au réseau, autonomes et hybrides, un onduleur MPPT bien conçu offre un rendement énergétique plus élevé, une meilleure stabilité du système et une performance économique supérieure à long terme. Pour les projets fonctionnant dans des conditions environnementales et de réseau variées, choisir un fabricant d'onduleurs MPPT expérimenté est un choix pérenne.
