Qu'est-ce qu'un onduleur solaire ? (Guide d'ingénierie 2026)

Un onduleur solaire est l'unité de conversion et de contrôle de puissance qui convertit la sortie CC du PV en courant CA prêt pour le réseau ou la charge, tout en gérant le MPPT, la protection, la surveillance et (pour les modèles hybrides/hors réseau) l'interaction avec la batterie et le générateur. Pour les EPC et les distributeurs, l'onduleur n'est pas qu'un simple « boîtier » : il définit les limites de conception des strings, la conformité en matière de sécurité, le rendement énergétique utilisable, la charge de travail O&M et le risque de garantie.

points clés à retenir

• Un onduleur solaire convertit l'électricité CC des panneaux solaires en CA et régule la tension/fréquence.

• La plupart des onduleurs modernes effectuent également le MPPT et la protection ;

• Les onduleurs hybrides/hors réseau gèrent en outre la charge/décharge de la batterie et peuvent fournir une alimentation de secours via une sortie EPS/backup dédiée.

Comment fonctionne un onduleur solaire ?

Une boucle de contrôle typique d'un onduleur se présente comme suit :

• Détection PV : mesure en temps réel de la tension/du courant PV

• MPPT : ajuste le point de fonctionnement pour maximiser la puissance PV

• Régulation de la liaison CC : stabilise le bus CC interne

• Commutation du pont d'onduleur : convertit le courant continu en courant alternatif à l'aide de la commutation PWM

• Filtrage + régulation : met en forme la forme d'onde alternative et régule la sortie

Synchronisation au réseau / contrôle en mode autonome :

• raccordé au réseau : verrouille la fréquence/phase sur le réseau

• hors réseau/secours : génère sa propre référence alternative stable

• Logique de protection : surtension/sous-tension, surintensité, température, surveillance de l'isolation (selon le modèle), anti-îlotage

Que fait un onduleur solaire dans un système photovoltaïque ?

D'un point de vue technique, un onduleur solaire intègre généralement quatre domaines de contrôle :

• Optimisation de la puissance photovoltaïque (MPPT)

• Conversion CC–CA (étage de puissance)

• Interaction avec le réseau (synchronisation, limitation d'exportation, anti-îlotage)

• Gestion de l'énergie (hybride/hors réseau : batterie + générateur + logique de priorité des charges)


Types d'onduleurs solaires

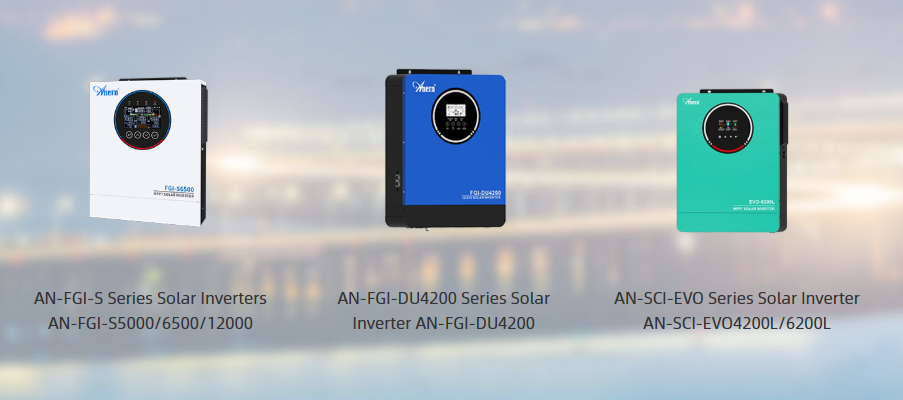

Onduleur hors réseau pour système solaire

Un onduleur hors réseau fournit une alimentation CA sans dépendre du réseau public, fonctionnant généralement avec des batteries (et souvent un générateur). Pour l'approvisionnement hors réseau, la qualité de la forme d'onde de sortie est une exigence critique.

Meilleure adéquation (projets typiques) :

• Foyers isolés et petites entreprises

• Fermes, cliniques, sites de télécommunications

• Systèmes de secours là où le réseau n'est pas disponible ou peu fiable

Points de contrôle clés en ingénierie / approvisionnement :

• Exigence de forme d'onde : pour les projets professionnels et les charges sensibles/motrices, une onde sinusoïdale pure est généralement recommandée afin de réduire la surchauffe, le bruit et les problèmes de compatibilité.

• Capacité de surtension : vérifier la puissance de crête et la durée de surcharge pour les moteurs, pompes, compresseurs et outils électriques.

• Coordination batterie + générateur : la fiabilité du système dépend fortement du dimensionnement de la batterie, de l'algorithme de charge et de la fenêtre d'acceptation du générateur.

Onduleur solaire string

Un onduleur string se connecte à une ou plusieurs chaînes photovoltaïques et convertit le courant continu en courant alternatif en un point centralisé. La plupart des onduleurs string modernes intègrent un ou plusieurs trackers MPPT, permettant un suivi distinct pour différents groupes de chaînes.

Meilleure adéquation (projets typiques) :

• Toitures résidentielles et C&I avec des plans de toit uniformes

• Sites à faible ombrage et modèles de modules/longueurs de chaînes constants

• Projets privilégiant le coût par watt, la simplification des pièces de rechange et un remplacement plus rapide sur le terrain

Points de contrôle clés en ingénierie / approvisionnement :

• Nombre de MPPT et affectation des chaînes : Pour les toitures est-ouest ou en cas d'ombrage partiel, spécifiez un MPPT double/multiple et gardez les différentes orientations sur des MPPT séparés.

• Limites d'entrée DC : Validez la tension PV maximale (Voc à Tmin) et assurez-vous que la Vmp de fonctionnement reste dans la plage du MPPT.

• Performance en réseau faible (le cas échéant) : Confirmez les codes de réseau pris en charge et les plages de tension/fréquence.

• Stratégie O&M : Le remplacement centralisé est généralement plus simple que l'électronique au niveau du module, mais assurez-vous que la surveillance permet un diagnostic au niveau MPPT/chaîne.

Micro-onduleur (Micro Inverter)

Un micro-onduleur est un onduleur au niveau du module installé sur (ou près de) chaque module PV (parfois un micro-onduleur dessert deux modules). Il effectue le MPPT et la conversion DC–AC par module, puis produit du courant AC.

Meilleure adéquation (projets typiques) :

• Toitures complexes avec orientations multiples

• Sites avec ombrage partiel (cheminées, arbres, acrotères)

• Projets nécessitant une surveillance au niveau des modules et une visibilité granulaire sur les performances

Points de contrôle clés en ingénierie / approvisionnement :

• Modèle de maintenance du cycle de vie : davantage d'appareils sur le toit peut augmenter la main-d'œuvre de maintenance et les exigences d'accès—définir les procédures de remplacement et la stratégie de pièces de rechange.

• Conception côté AC : le câblage, les dispositifs de protection et l'architecture de distribution diffèrent des systèmes à chaînes DC—confirmer la conformité avec les codes électriques locaux.

• Fiabilité de la plateforme : les passerelles de surveillance, la gestion du firmware et la stabilité logicielle comptent davantage dans les déploiements de micro-onduleurs.



Lectures recommandées :

Micro-onduleur vs onduleur à chaîne

Optimiseur de puissance vs micro-onduleur

Onduleur MPPT vs onduleur à chaîne

Onduleur solaire hybride (PV + batterie + réseau en un)

Un onduleur solaire hybride intègre trois fonctions dans une seule plateforme : l'inversion solaire PV (DC–AC), le contrôle de charge PV basé sur le MPPT et le contrôle de charge/décharge de la batterie (ainsi que l'interaction avec le réseau/générateur selon le modèle). Pour les EPC et les distributeurs, le point clé est qu'un onduleur hybride est un dispositif de gestion énergétique, et non seulement un onduleur PV.

Meilleure adéquation (projets typiques) :

• Systèmes résidentiels et petits systèmes C&I ciblant l'autoconsommation et la réduction des factures d'électricité

• Sites nécessitant une alimentation de secours (sortie EPS/backup) pour les charges critiques

• Régions avec des réseaux faibles ou instables, des coupures fréquentes ou de grandes fluctuations de tension

• Projets où la simplicité du retrofit de batterie et la responsabilité d'un fournisseur unique sont privilégiées

Points de contrôle clés en ingénierie / approvisionnement :

Compatibilité des batteries (à confirmer avant l'achat) :

• Classe de tension de batterie (basse tension 48 V vs systèmes de batterie haute tension)

• Chimies prises en charge (couramment LiFePO₄) et liste des batteries approuvées

• Protocole et interface de communication du BMS (CAN / RS485) et paramètres requis

Capacité de secours/EPS (souvent mal comprise) :

• Puissance nominale EPS/backup (continue et en pointe)

• Temps de transfert (si spécifié) et prise en charge des charges de type « UPS »

• Topologie du câblage : quelles charges sont secourues vs non secourues

Limites de conception de l'entrée PV :

• Tension PV maximale (vérification Voc à froid)

• Plage de tension MPPT et nombre de MPPT (double MPPT recommandé pour les toits complexes)

• Courant DC maximal par MPPT (important pour les modules à fort courant)

Interaction réseau et générateur (par marché) :

• Fonction de limitation d'export / zéro export

• Conformité au code réseau et comportement anti-îlotage

• Fenêtre d'entrée générateur et logique de démarrage/arrêt (le cas échéant)


Conception thermique et courbe de déclassement :

Les performances en climat chaud peuvent dominer les kWh réellement livrés et le risque de garantie

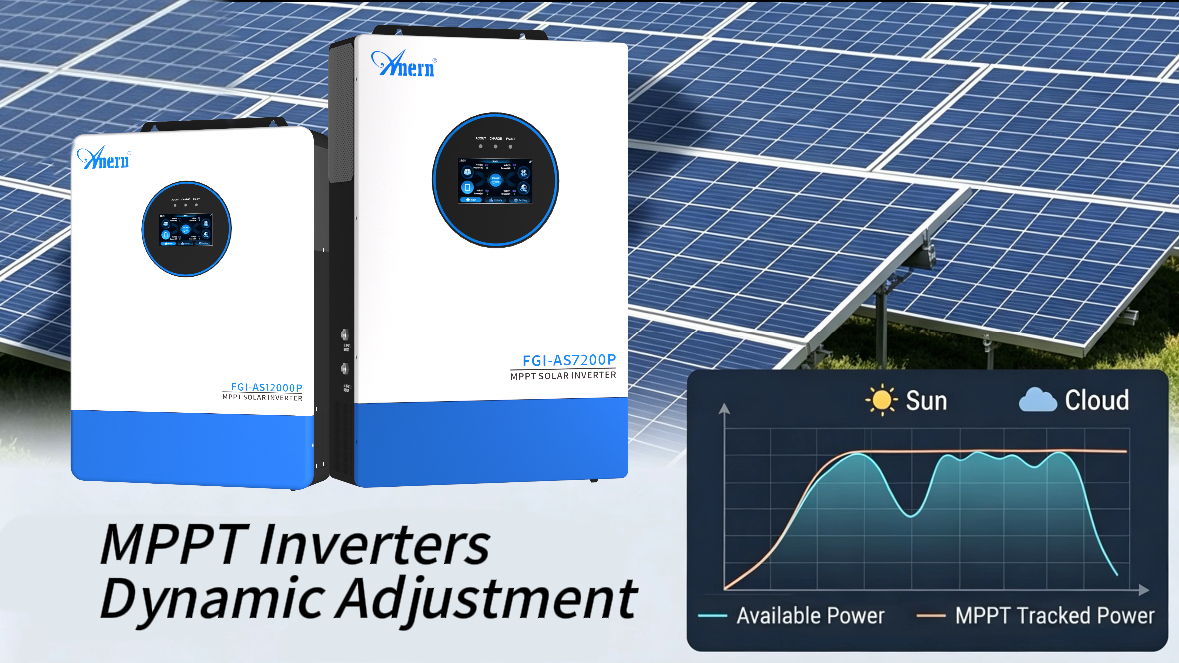

Onduleur solaire MPPT / Onduleur avec MPPT intégré

Sur de nombreux marchés, onduleur MPPT désigne un onduleur doté d'un suivi intégré du point de puissance maximale, et dans les applications hors réseau/hybrides, il peut aussi désigner un onduleur avec régulateur de charge MPPT intégré pour la charge de la batterie.

Meilleure adéquation (projets typiques) :

• Systèmes hors réseau et hybrides nécessitant une coordination PV + batterie

• Régions aux réseaux faibles ou instables où une gestion transparente de l'énergie est nécessaire

• Projets où la flexibilité de conception du champ PV (plage de tension MPPT) constitue une contrainte clé

Points de contrôle clés en ingénierie / approvisionnement :

• Plage de tension MPPT et conception du champ : détermine la longueur de chaîne autorisée et si une tension PV plus élevée peut être utilisée pour réduire les pertes en câble.

• Capacité côté batterie (hybride/hors réseau) : plage de tension batterie, courant maximal de charge/décharge et (pour le lithium) communication BMS (CAN/RS485).

• Logique de fonctionnement : confirmer la puissance de sortie EPS/secours, le comportement de transfert, l'interaction avec le groupe électrogène (le cas échéant) et la stratégie de protection en cas de réseaux anormaux.

• Fiabilité en conditions réelles : la conception thermique et la stabilité du contrôle ont souvent plus d'impact sur la durée de vie que des différences marginales d'efficacité en laboratoire.

Quel type d'onduleur solaire choisir (guide de décision rapide)

Vérifications de dimensionnement et de conception (contrôles de bon sens rapides avant mise en service)

Conformité de la tension des chaînes PV (obligatoire)

• Confirmer que la Voc à la température minimale attendue reste inférieure à la tension PV maximale de l'onduleur

• Confirmer que la Vmp à température de fonctionnement normale reste dans la plage MPPT

• Confirmer que le nombre total de chaînes ne dépasse pas les limites de courant/entrée par MPPT

Ratio DC/AC (dépend du projet)

De nombreuses conceptions EPC utilisent un surdimensionnement DC modéré pour améliorer l'utilisation de l'onduleur. Le ratio final doit tenir compte de :

• le profil d'irradiance et la tolérance à l'écrêtage

• Limites d'exportation au réseau

• comportement en température du module (les régions chaudes réduisent la Vmp)

Hybride/hors réseau : définition de la sortie batterie et secours

Pour les projets hybrides, préciser explicitement :

• tension nominale de la batterie et plage de fonctionnement

• compatibilité du protocole BMS (CAN/RS485) et liste des batteries approuvées

• sortie EPS/secours : puissance nominale, puissance de crête, temps de transfert

• exigences d'entrée du générateur (le cas échéant) : plage de fréquence/tension, logique de démarrage

Onduleur solaire vs onduleur batterie vs hybride (clarté des achats)

FAQ

Qu'est-ce qu'un onduleur solaire hors réseau, et quand faut-il le spécifier ?

Un onduleur solaire hors réseau est conçu pour fournir une alimentation CA sans dépendre du réseau électrique public. Il fonctionne généralement avec un parc de batteries (et souvent un générateur) pour fournir une électricité continue aux habitations isolées, aux fermes, aux sites de télécommunications, aux cliniques et aux zones sujettes aux coupures fréquentes. Spécifiez des modèles hors réseau lorsque le réseau est indisponible, peu fiable, ou lorsque le projet exige une indépendance énergétique totale.

Qu'est-ce qu'un onduleur solaire parallèle hors réseau ?

Un onduleur solaire parallèle hors réseau prend en charge le fonctionnement en parallèle de plusieurs unités d'onduleurs afin d'augmenter la puissance de sortie totale et/ou de permettre une redondance. Il est couramment utilisé lorsqu'un seul onduleur ne peut pas répondre à la charge de pointe, lorsqu'une extension triphasée est nécessaire (selon le modèle), ou lorsque le projet exige une fiabilité accrue avec une conception de type N+1.

Qu'est-ce qu'un onduleur solaire à phase divisée, et où est-il utilisé ?

Un onduleur solaire à phase divisée fournit une sortie CA à phase divisée 120/240 V (typique en Amérique du Nord et sur certains marchés régionaux). Il est spécifié pour les systèmes résidentiels et commerciaux légers où les charges nécessitent à la fois du 120 V et du 240 V, comme le CVC, les pompes et certains appareils électroménagers. Confirmez toujours la norme de tension du pays cible ainsi que la répartition des panneaux et des charges avant la sélection.

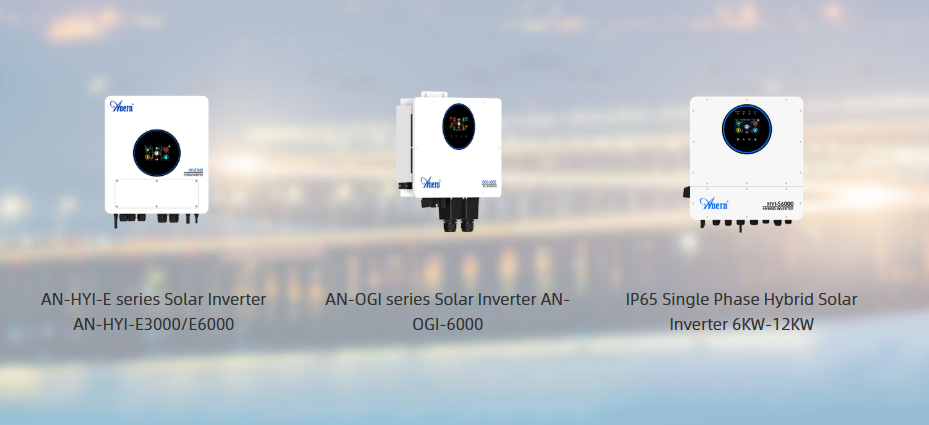

Que signifie « onduleur solaire hybride IP65 », et pourquoi est-ce important ?

Un onduleur solaire hybride IP65 est un onduleur hybride (PV + batterie + contrôle réseau) dont le boîtier est certifié IP65, ce qui signifie une forte protection contre la pénétration de poussière et les jets d'eau. Cela est important pour les installations extérieures et les environnements difficiles (poussiéreux, humides, côtiers), contribuant à réduire la corrosion et le risque de défaillance. L'indice de protection IP ne remplace pas les bonnes pratiques d'installation—un dégagement adéquat, une ventilation et une protection contre le soleil direct et la pluie restent essentiels.

Qu'est-ce qu'un onduleur solaire basse fréquence, et pourquoi le choisir plutôt qu'une conception haute fréquence ?

Un onduleur solaire basse fréquence utilise une architecture à transformateur basse fréquence (généralement plus lourd et plus volumineux). Les EPC choisissent les modèles basse fréquence lorsque les projets nécessitent une capacité de surtension élevée, une forte tolérance aux charges difficiles (moteurs, compresseurs, pompes) et des performances robustes dans des scénarios hors réseau ou hybrides exigeants. Les onduleurs haute fréquence sont généralement plus légers et plus efficaces, mais les conceptions basse fréquence peuvent être préférées pour les charges inductives lourdes et les exigences de fiabilité robuste.

Conclusion

Un onduleur solaire est le composant central de conversion d'énergie et de contrôle du système photovoltaïque : il convertit le courant continu en courant alternatif, optimise la production d'énergie via le MPPT, assure la conformité en matière de protection et—lorsqu'il est hybride/hors réseau—coordonne les batteries et les générateurs. Pour les projets EPC et de distribution, les meilleurs résultats proviennent d'une discipline de spécification : confirmer les plages de tension PV, la configuration MPPT, le comportement de déclassement thermique, les certifications et la stratégie de service avant l'achat.
