Guide d'installation de l'onduleur solaire

Ce guide d'installation d'onduleur solaire fournit une référence technique étape par étape pour l'installation des onduleurs solaires Anern, y compris les systèmes d'onduleur hors réseau, d'onduleur solaire hybride, d'onduleur solaire MPPT, d'onduleur solaire basse fréquence et d'onduleur parallèle.

Il est conçu pour les installateurs professionnels, les entrepreneurs EPC, les intégrateurs de systèmes et les équipes techniques, et couvre les exigences de sécurité, les connexions de câblage, l'intégration des batteries et les procédures de mise en service couramment utilisées dans les systèmes solaires résidentiels et petits commerciaux.

Ce guide se concentre sur les pratiques d'installation standard afin de garantir un fonctionnement sûr, des performances système stables et une fiabilité à long terme.

1. Exigences de sécurité avant l'installation

Avant d'installer tout onduleur solaire, assurez-vous que les conditions de sécurité suivantes sont remplies :

• L'installation doit être effectuée par du personnel qualifié et formé

• Déconnectez toutes les sources d'alimentation CA et CC avant l'installation ou la maintenance

• Respectez les codes et réglementations électriques locaux

• Ne connectez jamais le câblage PV, batterie ou CA lorsque l'onduleur est sous tension

• Utilisez des outils isolés et un équipement de protection individuelle (EPI) approprié

• Une préparation de sécurité adéquate réduit le risque de choc électrique, de dommages à l'équipement et de défaillance du système.

2. Déballage et inspection initiale

Après réception de l'onduleur :

• Inspecter l'emballage extérieur pour détecter tout dommage

• Vérifier que le boîtier de l'onduleur ne présente aucun défaut visible

Vérifier que tous les accessoires sont inclus :

• Support de fixation murale

• Vis de montage

• Câbles de communication (le cas échéant)

• Manuel d'utilisation et documentation

• Ne pas installer l'onduleur si des dommages physiques sont constatés.

3. Exigences relatives à l'environnement d'installation

Le lieu d'installation de l'onduleur doit répondre aux conditions suivantes :

• Zone intérieure ou abritée (protégée de la pluie et de la lumière directe du soleil)

• Mur solide et non inflammable (béton ou brique recommandé)



Environnement bien ventilé

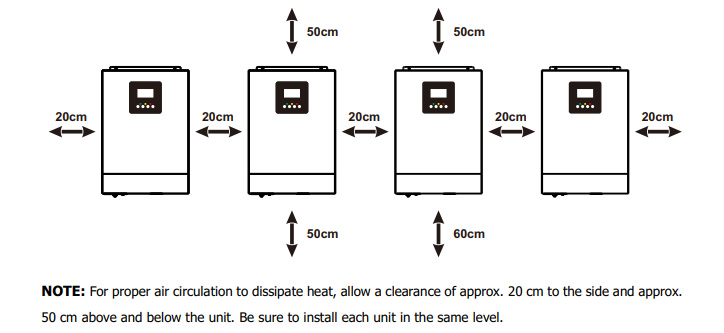

• Dégagement minimal : ≥ 30 cm sur tous les côtés

• Plage de température ambiante : –10 °C à 50 °C

• Éviter les zones à forte humidité, gaz corrosifs ou accumulation de poussière

Un environnement d'installation correct influence directement la durée de vie et les performances de l'onduleur.

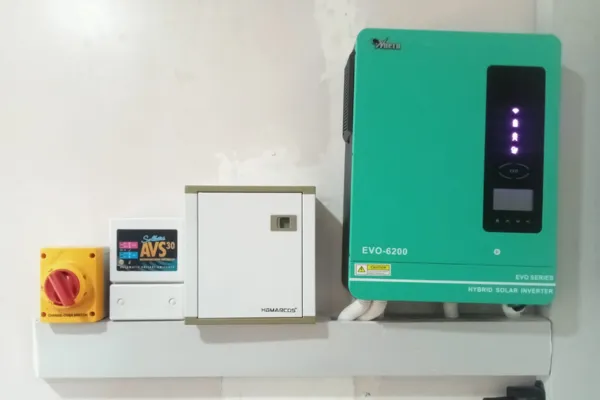

4. Montage de l'onduleur solaire

Pour monter l'onduleur :

• Utilisez le support de montage mural fourni

• Percez les trous de fixation selon les dimensions du support

• Fixez le support avec des boulons à expansion

• Suspendez l'onduleur verticalement sur le support

• Assurez-vous que l'onduleur est solidement fixé et de niveau

• Retirez le capot inférieur avant le câblage électrique

• L'installation verticale favorise une bonne dissipation thermique.

5. Connexion à la terre (mise à la terre)

La mise à la terre correcte est obligatoire pour la sécurité et la protection contre les surtensions.

• Connectez la borne de mise à la terre de l'onduleur à une prise de terre fiable

• Utilisez une section de câble de mise à la terre conforme aux normes électriques locales

• Assurez une faible résistance de mise à la terre

Une mise à la terre incorrecte peut provoquer un choc électrique ou endommager l'équipement.

6. Câblage de l'entrée CA et de la sortie CA

Lors du raccordement du câblage CA :

Installez un disjoncteur CA externe entre le réseau et l'onduleur

Confirmez la polarité correcte du câblage :

• L (Ligne) : Marron ou Noir

• N (Neutre) : Bleu

• PE (Terre) : Vert/Jaune

• Ne pas confondre les bornes d'entrée CA et de sortie CA

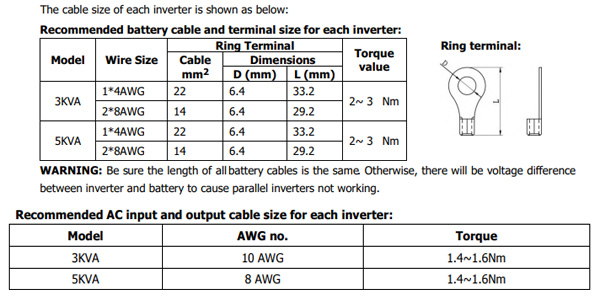

• Choisir la section du câble en fonction de la puissance nominale de l'onduleur

• Serrer fermement toutes les vis des bornes

Un câblage CA incorrect peut entraîner un dysfonctionnement de l'onduleur ou un arrêt de protection.

Voir le schéma de câblage complet de l'onduleur solaire

7. Raccordement PV (Panneau solaire)

Pour le câblage de l'entrée photovoltaïque :

• Installer un disjoncteur CC entre le champ PV et l'onduleur

• Vérifier que la tension en circuit ouvert du PV ne dépasse pas la valeur nominale maximale de l'onduleur

Connecter :

• PV+ → borne PV+

• PV− → borne PV−

• Utiliser des câbles DC correctement dimensionnés et des outils isolés

• Terminer le câblage PV avant de mettre l'onduleur sous tension

Toujours vérifier la polarité du PV pour éviter d'endommager l'onduleur.

8. Connexion de la batterie

8.1 Connexion de la batterie au plomb-acide

• S'assurer que la tension de la batterie correspond aux spécifications de l'onduleur

• Installez un disjoncteur DC ou un fusible entre la batterie et l'onduleur

• Connectez correctement BAT+ et BAT−

• Capacité de batterie recommandée : ≥ 200Ah pour un fonctionnement stable du système

8.2 Connexion de la batterie lithium

• Confirmez la compatibilité du protocole de la batterie lithium

• Connectez d'abord les câbles d'alimentation de la batterie

• Connectez le câble de communication BMS (RS485 ou CAN)

• Sélectionnez le type de batterie dans les paramètres de l'onduleur avant le démarrage

• Une configuration correcte de la batterie garantit une charge et une protection précises.

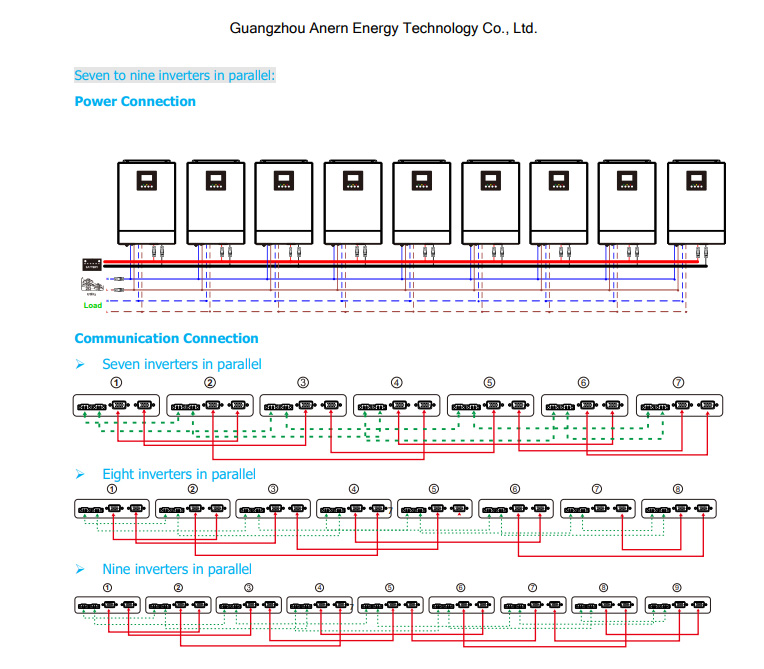

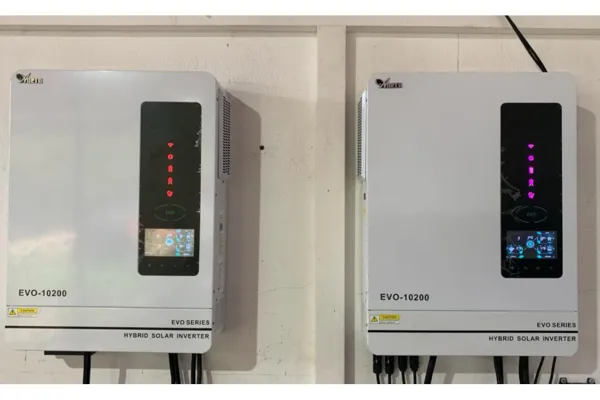

9. Installation d'onduleurs en parallèle (le cas échéant)

Pour les systèmes parallèles :

• Utilisez des modèles d'onduleurs identiques

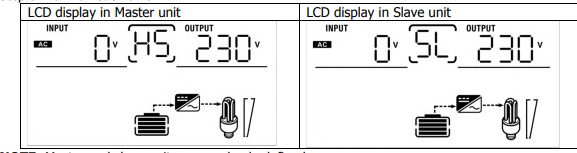

• Respectez les règles de configuration maître–esclave

• Assurez-vous que les câbles de batterie sont de longueur égale

• Connectez correctement les câbles de communication parallèles

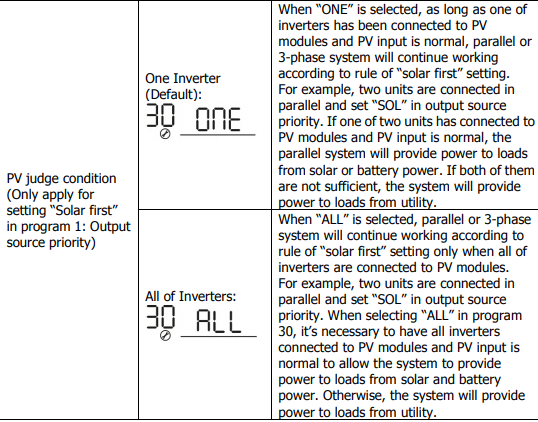

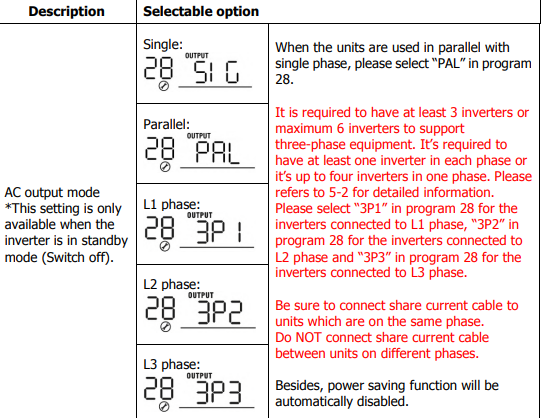

• Configurez les paramètres parallèles avant la mise sous tension

• L'installation d'onduleurs en parallèle doit suivre strictement les spécifications du fabricant.

10. Configuration de la communication et de la surveillance (facultatif)

Si pris en charge :

• Insérez le module de communication Wi-Fi ou GPRS

• Connexions de câbles de communication sécurisées

• Configurer la surveillance du système via une application mobile ou une plateforme web

• La surveillance permet un état du système en temps réel et une détection des défauts.

11. Inspection finale avant la mise sous tension

Avant de démarrer l'onduleur, vérifier :

• Toutes les connexions de câblage sont sécurisées

• La mise à la terre est effectuée

• Les disjoncteurs AC et DC sont en position OFF

• Le cache inférieur est correctement réinstallé

12. Séquence de mise sous tension

Respectez la séquence de démarrage correcte :

• Allumez le disjoncteur de la batterie

• Allumez l'interrupteur d'alimentation de l'onduleur

• Allumez le disjoncteur PV

• Allumez le disjoncteur d'entrée CA

• Vérifiez l'écran LCD et l'état du système

Un ordre de démarrage incorrect peut déclencher la protection du système.

13. Notes sur l'exploitation et la maintenance

• Gardez les ouvertures de ventilation propres

• Inspectez périodiquement le câblage et les bornes

• Ne surchargez pas l'onduleur

• En cas d'arrêt prolongé, débranchez le PV, la batterie et l'alimentation CA

• Une inspection régulière améliore la fiabilité et la durée de vie du système.




Pour consulter le guide de maintenance de l'onduleur solaire.
